直接進入主題，按以下步驟即可:

1. 下載QF9700 driver
http://www.drvsky.com/driver/QF9700.htm
選擇"手動安裝包64位【WINXP/WIN7】"
解壓縮後應有"qf97usb.inf" 和"qf97usb.sys" 這二個文件。

2. 連接QF9700至電腦
這時在"控制台->系統->裝置管理員"會看到以下裝置:


Recently, VIA releases new BIOS for EPIA-M900 with a new function: "PMON".
By manual, when PMON is enabled, Nano x2 can run at highest 1.73 GHz.
Therefore, I test M900 with PMON enabled and compare with previous BIOS(fixed 1.6 GHz).

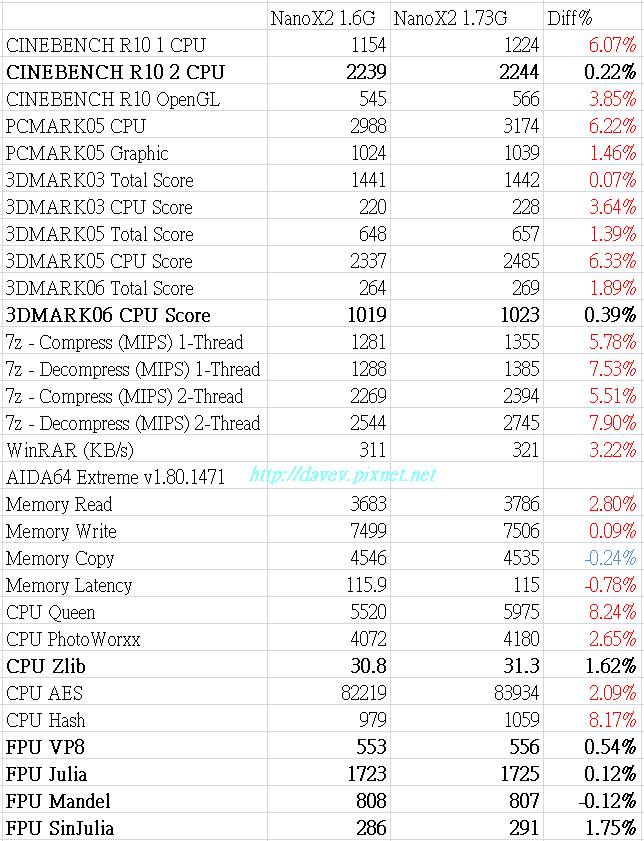

The results is as following:


You may notice that several scores have no obvious difference.
This is very curious, because these scores should be better due to increased speed.

I remember Nano's frequency control is related to temperature.
So I enhance cooling system and re-test these items.

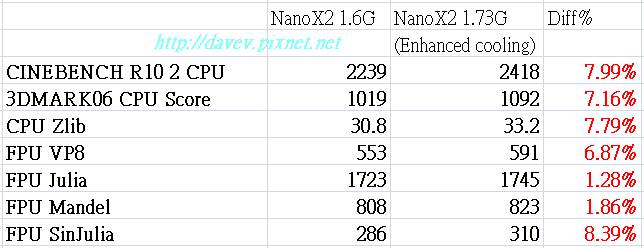

The result is as following:

It looks more reasonable.




In order to find out the relationship between PMON and temperature, I turn fan speed to control temperature.Run two sp2004 to burn CPU, and use HWiNFO32 v3.82 to monitor temperature reading and running frequency. Then, I do find the rule about PMON:

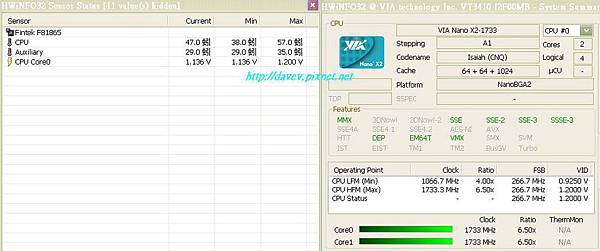

When temperature is under 48°C, both cores run at 1.73 GHz.

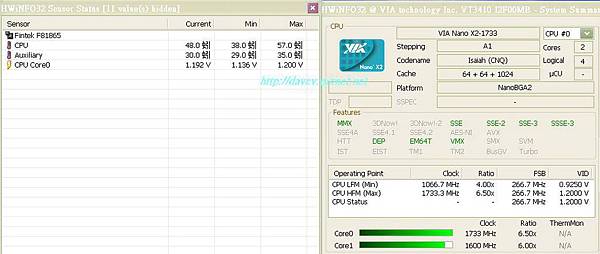

48°C is the first threshold. Over 48°C, one core runs at 1.73 GHz and the other runs at 1.6GHz.

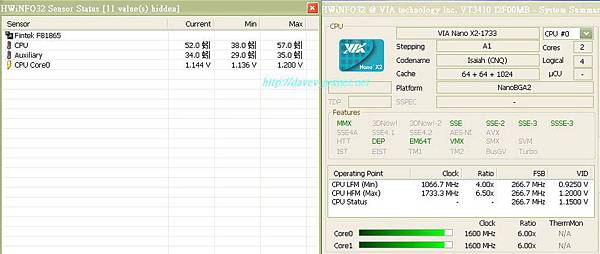

52°C is the second threshold. Over 52°C, both cores run at default 1.6 GHhz.




Summary:

When PMON is enabled on EPIA-M900, NANOx2 runs as following:
1. Under 48°C: Both cores run at 1.73 GHz.
2. Between 48°C ~ 52°C: One core runs at 1.73 GHz and the other runs at 1.6GHz.
3. Over 52°C: Both cores run at default 1.6 GHhz.

二者相遇的結果就是沒聲音...


是的，這是一個除錯經驗分享。

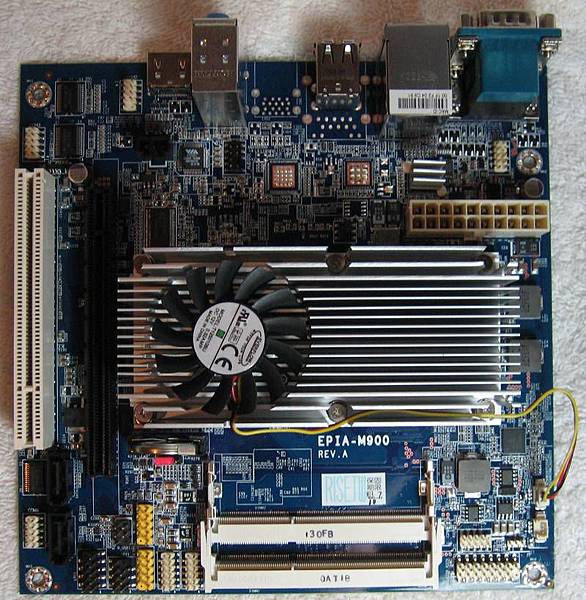

先看這篇的女主角EPIA-M900-16L:

一個工控型的版子，但被我拿來當影音機使用。

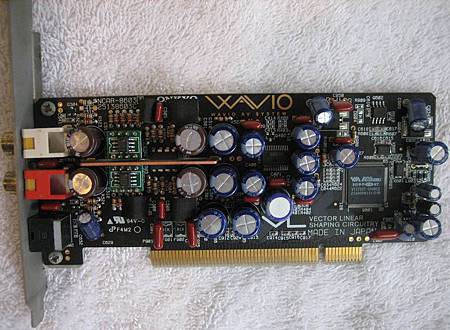

再看這篇的男主角SE90PCI:

這是一個還滿有名氣的音效卡。


兩者相遇不但沒有插出愛的火花(有就危險了)，只有沉默的無言以對。
白話翻譯: 就是安裝上去，有抓到，驅動灌好之後，但就是沒有聲音發出來。


經過交叉比對，在舊版子上SE90PCI是運作正常的，也換過不同驅動但無效，應該也不是軟體的問題，再試著將輸出音量和音響音量調到最大(超危險動作)，似乎有聽到一點點微小的聲音，所以猜測是音效卡上放大電路部份的問題，
但是既然SE90PCI在舊版子上是運作正常的，剩下的就只有EPIA-M900-16L這個嫌疑犯。

所以就靠著Wiki查了PCI的腳位定義: http://en.wikipedia.org/wiki/Conventional_PCI#Connector_pinout
再拿起我的三用電錶下去量...


結果...人果然是EPIA-M900-16L殺的!


PCI插槽的SideB Pin1應該是要提供-12V的電壓，這個電壓會跟另一+12V的腳位一起供電給SE90PCI的放大電路，但是EPIA-M900-16L上的這個-12V電壓消失了，而且似乎是個斷路的狀態。

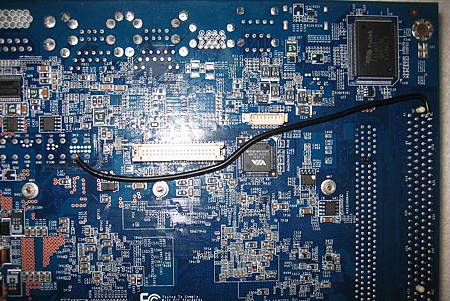

還好這難不倒我，沒有-12V我就自己接過去:

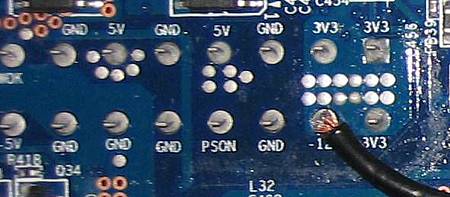

(電源插座下方還清楚的印了-12V的所在，這是為了這種情況鋪的梗嗎?)
果然，接好後音效卡就復活了...

我是不知道是我運氣特別好還是這版子設計就是如此，就看某V怎麼回復。

只是沒想到放假在家還要做像在工作時做的事，某V真是有你的。

  硬體:
1. EPIA-M900-16L
2. 南亞 DDR3 SODIMM 4GB at 1066Mhz
3. Hitachi 640GB
4. USB Mouse
5. USB Keyboard
OS: Windows XP SP3


不多說

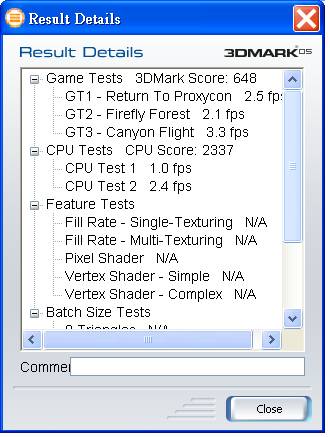

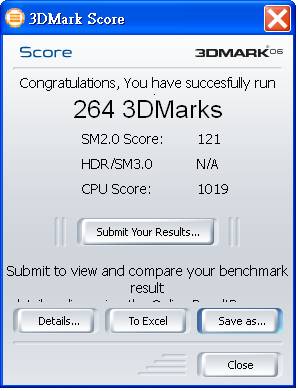

直接看結果:

首先是耗電量測試:

在測試中使用的是自製的5倍電流勾表，請見 http://davev.pixnet.net/blog/post/34442229
須注意量測誤差約有2W


硬體:
1. EPIA-M900-16L
2. 南亞 DDR3 SODIMM 4GB at 1066Mhz
3. Hitachi 640GB (4.4W in idle by Hitach Website)
4. USB Mouse
5. USB Keyboard
PSU: Seasonic S12-330
OS: Windows XP SP3
電壓: 110.5V


待機:

電流1.5A 計算後耗電33.15W

SP2004燒機(單核):

最近某V在大張旗鼓的宣傳(終於推出的)Nano雙核心的產品，讓人不注意到也難，但是看到EPIA-M900-16L的時候，我猶豫了很久，其實不太想買，因為這是個很奇怪的版子，為甚麼奇怪? 讓我們先以消費型產品的角度來觀看這個產品:


這個版子最大的特色為有PCI-E和PCI插槽各一個，這應該是Mini-ITX(17*17cm)中難得一見的(是首見嗎?)，其他同類型的版子大多只有其中一種插槽而已。尤其是PCI插槽讓原有的界面卡(音效、電視卡等)可以繼續沿用，不用多花錢添購新的設備，這很吸引我。另外PCI-E插槽實際上有x8的頻寬，比E350版子的x4多一倍，雖然我不認為裝顯卡在這類型的版子上有什麼意義就是了，而且現在你也無法這樣做的(後述)。


記憶體使用的是SO-DIMM，在現今DDR3 DIMM和SO-DIMM的價差不大的背景下，對此並無太大意見。插槽有2個，最多支援到8GB。


SATA插槽只有2個稍嫌少了一些，接一顆硬碟、一顆光碟機就滿了，想要多裝的話就必須靠陣列卡擴充，對比E350版子隨便都有5~6個插槽來說，實在遜色。不過也是看應用啦，也不是所有人都想把這類型的版子順便當NAS用(雖然我是很想這麼做)。

版子上還有額外的4個USB2.0可以外接出來，不過用到機會似乎不大。


SPDIF需要靠外接才能使用就很奇怪了，而且還沒送線材，如果要主打HTPC的話做在背板上會比較方便。


然後右上方的PS/2接頭則是最匪夷所思的地方，明明現存的鍵盤以PS/2接頭的居多，不做在背板上是什麼鬼阿?難道要用這塊板子還要買新的USB鍵盤才能用喔。外接線材也不附那這接頭留著又有何用?

之前有網友分享了同樣便宜但準確度可到
小數點後第二位的電流計: http://www.pcdvd.com.tw/showthread.php?t=899221

而在這一篇文章中有人提到了勾表輔助器，想了一下覺得這東西原理應該是將電流的路徑繞個幾圈，讓磁通量增加，讓電流勾表能讀到的數值增加。所以我就拿個閒置的延長線做個電流量5倍的電流勾表來做測試:

Ramdisk是將記憶體模擬成硬碟來使用的技術，用在嵌入式裝置上已經不知有多少年了，但在個人電腦上則是一直等到Ram的價格及容量突破到人人都能裝滿4G的時候才真正開始風行。也就在此時32-bits OS的記憶體定址限制也浮出檯面，在不轉換到64-bits OS又不想浪費空閑的記憶體的情況下，Ramdisk的使用變成不得不的選擇，而且Ramdisk也能用來增進電腦的校能，何樂而不為呢?

以下是我用過的"免費"Ramdisk軟體的心得分享:

1. Gavotte Ramdisk
相當老牌的Ramdisk軟體，原始版本要用打指令的方式來執行，非常的麻煩，幸好lyh728網友寫了個圖型介面來讓一切變的簡單:


容量可以選擇16MB~3GB，不過並不限於這些選項，可以執行regedit修改HKEY_LOCAL_MACHINE\System\CurrentControlSet\Services\RRamdisk\Parameters\DiskSizeM的數值來達到想要的大小。

檔案格式會依據Ramdisk的大小而定，小於256MB使用FAT16，大於則使用FAT32。Gavotte其實也支援NTFS，但是圖型介面沒有支援，需要打指令來達成，會是個相當麻煩的動作。

前一陣子剛搬完家

每次搬家都覺得跟打仗一樣，當天忙來忙去累的跟狗似的不說，
搬家前的新家整理、東西打包和搬家後的家具擺設、東西歸位，也是相當疲累的。
這部份也多虧了房東隨便隨意的生活態度，讓我的疲勞程度增加不少，當初應該要求房間先清理過再搬入才是。
經過幾個星期努力整理改善環境之後，終於將房間轉變成住得舒服的環境。

在網路的部份，雖然房東有提供10M/2M的光纖上網，但是因為有遠端連線的需求，也為了與鄰居間的合諧(有人開P2P開很大時可以正大光明地去罵人)，更為了避免房東常忘了繳網路費斷線的窘境，決定還是將原有的ADSL 8M/2M遷過來用。

但沒想到中X電信以距機房太遠為由打了回票，百般無奈之下只好換成3M/768K的光纖，
要是當時知道2M的ADSL會升級成3M的話，我絕對不會做這種傻事(因為據說戶外的光化箱在夏天會有過熱不穩的問題)，有種虧很大的感覺。但是既然約都簽了，也只好乖乖先用個一年。

不過，最讓我不滿的是光纖的新Modem竟然是DL牌的DSL-5540C。
DSL-5540C是個爛東西，簡化到了極點，DHCP功能沒有，自動撥號沒有，當然也沒有網頁介面來做設定，僅僅只有modem和hub的功能，ADSL用的Modem比這台好太多了。而更扯的是這一台還會衝網卡，我的掛網機只要重開機之後，這台Modem就會顯示網路不通，非得要我手動把Modem重開在加上網卡停用啟用才會連線正常，能做出這種爛東西真是太厲害了。

MX5021是相當熱門的多媒體喇叭，直到現在依然如此。MX5021除了有這此價位中受到好評的聲音之外，易於改造也是一大特色。

我2年前也跟著當時的流行對MX5021做了一番改造，有了一些心得，所以欲藉此一系列文章分享給同好們。(同時也是為了不讓這個Blog再繼續缺水下去啦)

這系列文章預計會對MX5021的分析改造依據部位的不同來做分享，像是線材、衛星喇叭、線控、擴大電路等，其中擴大電路因為東西比較多，所以會分成細部來介紹。

但是首先先來回顧一下MX5021原廠時的一些特性:
1. MX5021有電流聲。
有人說有可能跟當地供電的品質有關，加上一個具有濾波功能的排插有機會去除，不過我自己接上蓋世特Castle OH-T8B後得到的結果是沒什麼改變。而且看過低音箱內部後，個人認為這是沒救的。

2. MX5021音量調整是階段式而非線性。
MX5021不是靠VR調整音量，完全沒有任何一顆VR在裡面，線控上的音量旋鈕可以向左或向右轉無限多圈，相信沒有任何VR能做到這功能。

音量調整是由一顆音源處理IC負責，此IC會依據線控傳來的訊息改變音量大小，調整幅度最小為1dB，所以音量調整時聽起來有斷層是正常現象。
高低音調整也是經由音源處理IC負責，間隔為2dB。
想回復出廠設定的話，按下線控的電源鍵5秒後，音量以及高低音設定會回復至預設值。

3. 附送的喇叭線是銅線(25芯)。
只是外觀焊上一層錫防止氧化，有圖為証:

不過跟多數人的聽感一樣，就算是銅線也是不怎樣的銅線，換成較佳的線材會對音質有幫助。


4. 換喇叭線改善效果不佳
沒錯，換喇叭線是MX5021最簡單也最沒效的改造方式，因為換線的效果會被衛星喇叭的內部配線限制住:

可以看到衛星喇叭機內線的等級跟喇叭線不相上下，再好的訊號進來也會被打個折扣，所以換喇叭線是會對音質有幫助，但還稱不上讓人耳目一新的程度。
如果想大幅改善音質的話，要連機內線一起換掉才會有明顯進步的感覺(個人經驗)。

5. 訊號線有改有差但沒有差很多
建議升級過低音箱裡電路上的元件以後再把腦筋動到訊號線上，要不然直接換銀線會覺得聲音太尖銳，換較好的銅線會覺得根本沒好多少，至少達不到花的錢所應有的價值(同樣也是個人經驗)。

6. 電源插頭有方向性
插頭方向對聲音有極為重大的影響，插反聲音會變得單薄、刺耳。此現象跟內部電源濾波的電容用太爛有關，相關的吐槽留待有關章節再敘述，換掉濾波電容之後無論插頭接哪一方向都聽不出聲音有明顯差異。
此外，此現象可當作一個指標，若是聽不出來聲音有差的，真誠的建議不要再浪費時間和金錢在音響設備上面。

7. 衛星喇叭的網罩拿掉對音質有正面的增進
只要有常在聽的話，喇叭振模上根本不會沾上多少灰塵，完全沒必要放個網罩在那邊折損音質，當然家中有死小孩會手踐亂戳者例外。
同樣地，裝不裝網罩也可拿來做A/B測試，測試聽的人是不是有副木耳。

8. 用線控關掉MX5021並不會關閉電源
線控關掉MX5021時作了以下二件事: 將線控上的LED熄滅、將後級OPA以及音源處理IC設定為靜音。所以看起來MX5021是被關掉，但所有電路仍是在吃電，長期不用還是建議拔插頭。

9. 線控上的輸入會損耗音質
線控到低音箱的線既長又細，品質比喇叭線還差，沒事還是別用的好。
